鋸末顆粒機有時侯被稱為生物質(zhì)顆粒機，因為人們用各種生物質(zhì)作為原料的情況比較多，另外顆粒機根據(jù)原材料的不同還被廣泛的稱為稻殼顆粒機、樹皮顆粒機等。從這些名字大家就可以看出顆粒機的原材料適用范圍很廣泛，廣泛的適用于鋸末、各種木屑、各種秸桿、稻殼、花生殼、樹枝、樹皮等生物質(zhì)材料。

區(qū)別就是顆粒機模具壓縮比問題。只需要調(diào)整好鋸末顆粒機模具的壓縮比即可適用于不同的原材料，需要注意的是一種顆粒機模具的壓縮比只能適用于一種原材料，如果更換原材料的話，那么顆粒機模具的壓縮比都要換。

簡單來講就是一種顆粒機模具配備一種壓縮比，適用于一種原材料，如果更換原材料的話更換模具就可以!

鋸末顆粒機在制粒的過程中對于原材料是有一定的要求的，最主要的就是原材料的尺寸和水分的要求。

如果原材料的尺寸比較大的話肯定是需要先粉碎的，一般的粉碎機可以將原材料粉碎到兩毫米可以達(dá)到顆粒機制粒的尺寸要求。

顆粒機對于原材料水分的要求同樣是很重要的水分要控制在18%左右。如果水分過大會導(dǎo)致壓制不成形，水分小的話會導(dǎo)致粉料過多或是顆粒很短。

所以鋸末顆粒機在生產(chǎn)的過程之中原材料的水分是要控制好的。

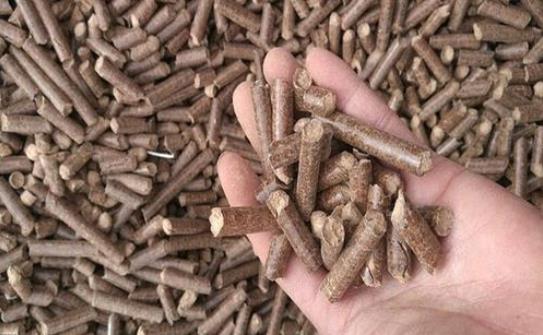

成型顆粒出現(xiàn)的各種問題：

1、鋸末顆粒機產(chǎn)生垂直裂紋

有些客戶在生產(chǎn)過程中，由于烘干機的選擇類型，不能夠?qū)⒛拘季鶆虻暮娓桑斐稍夏拘己植痪鶆颍诮?jīng)過環(huán)模壓縮制粒后，會因水份的作用及原料本身所具有的彈性而單開，產(chǎn)生了垂直裂紋。

2、顆粒料彎曲且—面呈現(xiàn)許多裂紋

鋸末顆粒機出現(xiàn)這種現(xiàn)象通常是在顆粒離開環(huán)模時產(chǎn)生的，在生產(chǎn)中當(dāng)切刀位置調(diào)得離環(huán)模表面鼓遠(yuǎn)并且刀口較鈍時，顆粒從模孔擠出時容易被切刀碰斷或撕裂而非被切斷，此時有部分木屑顆粒彎向一面并且另一面呈現(xiàn)許多裂紋。這種顆粒在進入冷卻器冷卻或運輸過程中，往往會從這些裂紋處斷裂，造成生產(chǎn)出的顆粒粉料過多或者顆粒太短。

3、顆粒由—源點產(chǎn)生輻射式裂紋

這種情況的出現(xiàn)主要原因是木屑中含有比較大的木屑造成的。纖維程度差不多的原料在制粒時才會使他們相互擠壓相互融合，如存在較大纖維，影響了纖維之間的相互作用。他不像其它較細(xì)的原料那么容易軟化，而在冷卻時，由于軟化程度不同，導(dǎo)致收縮量的差異，以致產(chǎn)生輻射式裂紋。

只要做好前提市場考察，買到質(zhì)量好的產(chǎn)品及選擇到良好的顆粒機生產(chǎn)廠家，會減少以上問題的出現(xiàn)幾率。
